[ปารามิเตอร์]

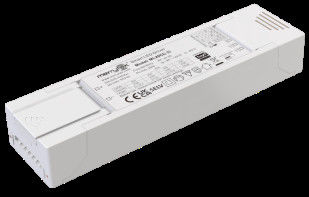

| รุ่นหมายเลข | ML20C-B |
| หน่วยงาน | |
| ความดันเฉพาะ | 220-240V AC 50/60Hz |
| กระแสไฟเข้า | 0.13A สูงสุด |
| ความจุ | < 15A (100us alpha-current) @ 230V AC |
| THD | 20W ผลิตเต็ม |
| @230V AC THD < 15% | |
| PF | ≥0.95 @230V AC (แรงเต็ม) |
| พลังงานรอ | <0.5W |
| ประสิทธิภาพ | 84%Max@230V AC (ภาระเต็ม) |
| ผลิต | |
| ระบบทํางาน | CC |
| ประเภทของภาระ | LED |
| เวลาเริ่มต้น | < 1s (@ 230V AC ความจุเต็ม) |
| กระแสกระแสกระแส | ± 5% (@ 230V AC, ความจุ 100%, ความจุ LED) |
| อัตราการกระพริบ | ไม่มีการส่องส่องในช่วงความมืดเต็ม (อัตราการส่องส่อง <5%) |
| ไม่มีความกระชับกําลังการออกของภาระ | 60V DC มากที่สุด |
| พลังการออกเต็ม | 20W (ออกแบบเดียว) |
| กระแสไฟฟ้าออก |
300mA / 9-42V DC 350mA / 9-42V DC 400mA / 9-42V DC 450mA / 9-42V DC 500mA / 9-40V DC 550mA / 9-36V DC 600mA / 9-32V DC 650mA / 9-30V DC 700mA / 9-28V DC |
| ความแม่นยําปัจจุบัน | ± 5% |
| โมดูลไร้สาย | |
| หลักเกณฑ์ | โบลูธูท |
| ความถี่ของโมดูล |
5.0/2.4GHz 250Kbps อัตราการส่ง: 2Mbps พลังงานรังสี: +10dBm ความรู้สึกของตัวรับ: -94.5dBm@1Mbps |
| ระยะการส่ง | > 20m (ชั้นเดียวกัน) |
| ป้องกันผิดปกติ | |
| ระบบป้องกัน |
การป้องกันความกระชับกําลังเกิน ไม่มีการป้องกันภาระ การป้องกันวงจรสั้น |
| สิ่งแวดล้อม | |
| ทํางานชั่วคราว | -25 ~ 45 °C |
| อุณหภูมิการเก็บรักษา | -40°C~80°C ความชื้น: ≤85% (ไม่หมัก) |
| Tc | 85°C |
| ใบรับรอง | |
| ทําตาม | CE |
| สิ่งแวดล้อม | สอดคล้องกับ RoHS 2.0, ติด |
| มาตรฐาน LVD | EN61347-1, EN61347-2-13 |
| การทดสอบ Hi-pot 3750VAC | |
| มาตรฐาน EMC | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| การเพิ่มขึ้น | L ถึง N:1KV |
| อัตรา IP | IP20 |
| การคุ้มครอง | ประเภท II |
| อื่นๆ | |
| สายไฟ |
เครื่องยืด สายเข้า: 0.5-2.5mm2 สายออก: 0.5-1.5 มม.2 |
| ข้อมูลการบรรจุ | กล่องกระดาษ+กล่องกล่องภายนอก (K=A) |
| N. น้ําหนัก | 109±5 กรัม |
| ระยะชีวิต | การรับประกัน 5 ปี @Ta 230V AC เต็มแรง |
| คําสังเกต: | |
| ปริมาตรทั้งหมดถูกทดสอบภายใต้อุณหภูมิสภาพแวดล้อมเข้า AC 230V 25°C | |
[มิติ]
[โครงสร้าง]
ครับ[สาย]
[การปรับแอนเทนนาบลูทูธ]]
[หนทางโค้งปารามิเตอร์]
[คอร์ฟอายุการใช้งาน]
[การตั้งค่ากระแสไฟออก]
| กระแสออก | S1 | S2 | S3 | S4 | ระยะความดัน |
| 300mA | - | - | - | - | 9-42V |
| 350mA | - | - | - | เปิด | 9-42V |
| 400mA | - | - | เปิด | - | 9-42V |
| 450mA | - | - | เปิด | เปิด | 9-42V |
| 500mA | - | เปิด | เปิด | - | 9-40V |
| 550mA | - | เปิด | เปิด | เปิด | 9-36V |
| 600mA | เปิด | - | เปิด | เปิด | 9-32V |
| 650mA | เปิด | เปิด | เปิด | - | 9-30V |
| 700mA | เปิด | เปิด | เปิด | เปิด | 9-28V |
[การเริ่มต้น]
ไฟ LED ของภาระการจําหน่ายพลังงานอยู่ในภาวะการหายใจสําหรับครั้งแรกการเปิดพลังงานและผลิตภัณฑ์เข้าสู่ภาวะเครือข่ายการกระจาย
[การเริ่มต้น]
กระแสออก: 300mA
[ประกาศขอ]
1) เมื่อหลอด LED ติดต่อกับตัวขับ LED ไม่อนุญาตให้แยกและเชื่อมหลอด LED และตัวขับ LED ไม่เช่นนั้นหลอด LED อาจเสียหาย
2) เมื่อใช้ผลิตภัณฑ์นี้ กรุณาใช้มันตามรายละเอียดการใช้งาน อาจเกิดความผิดพลาดถ้าใช้มันเกินสภาพการใช้ของผลิตภัณฑ์นี้
3) เมื่อใช้ผลิตภัณฑ์นี้ในการเชื่อมต่อเครือข่าย ชั้นเดียวกันจะต้องมีเกตเวย์อย่างน้อยหนึ่ง (สื่อการสื่อสารระยะทางแนวราบ > 20 เมตร)หากทางเข้าเดียวกันถูกใช้ในชั้นต่าง ๆ, การสื่อสารมีความชุ่มชื่นต่อสถานการณ์ที่ผิดปกติ เช่น การสูญเสียรหัส
4) โมดูลบลูทูธถูกประกอบบนฝาปิดด้านออก ซึ่งสามารถปรับจาก 0-90 องศาเพื่อการสื่อสารที่ดีกว่า
