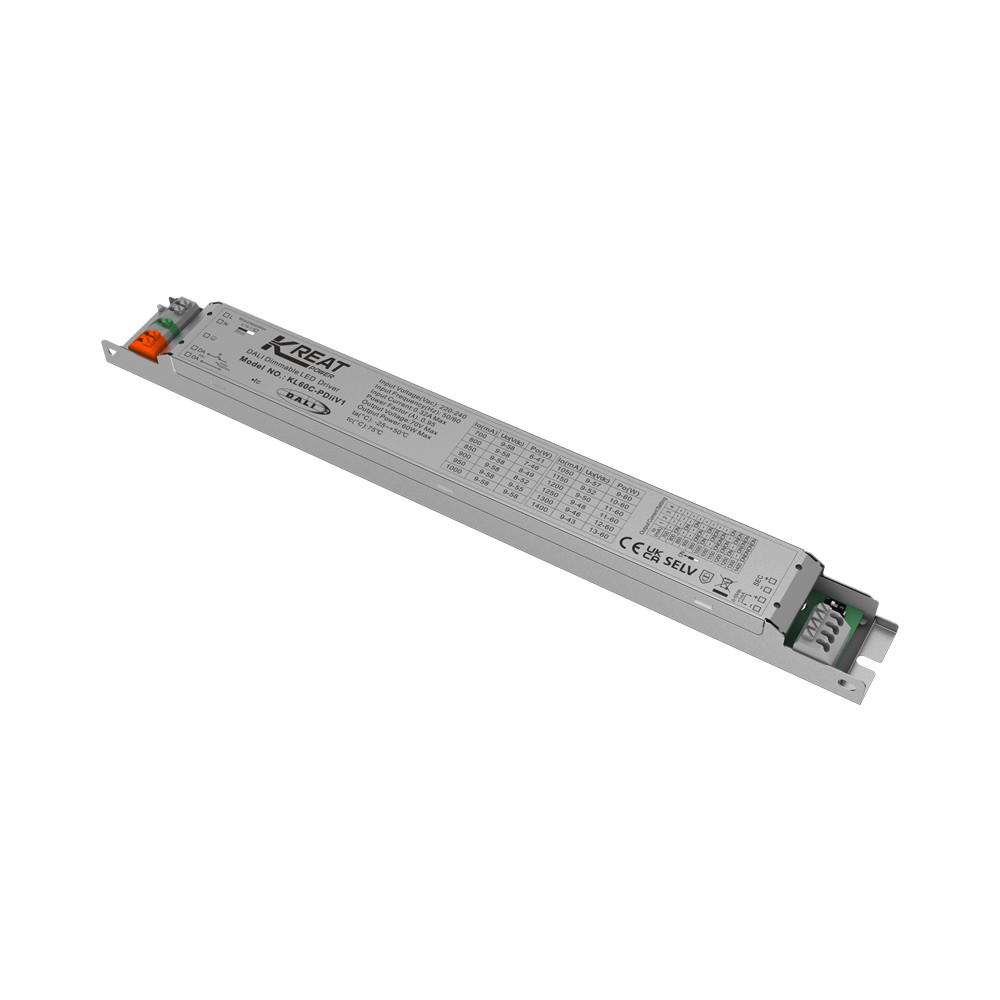

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์

  • 60W Constant Current LED Dimming Driver With DALI2 Dimming
สถานที่กำเนิด เชียงใหม่, จีน
ชื่อแบรนด์ KREATPOWER
ได้รับการรับรอง CE, RoHS
หมายเลขรุ่น KL60C-PDiiV1
จำนวนสั่งซื้อขั้นต่ำ 100PCS
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ คำแนะนำ + กระดาน + กล่องด้านนอก (K = A)
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T/T
สามารถในการผลิต 20,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
โลตติจ์ทํางาน 198-264Vac 50Hz /60Hz จัดอันดับแรงดันไฟฟ้าขาเข้า 220-240Vac 50Hz / 60Hz
กำลังสแตนด์บาย ≤0.5W ((@230Vac เมื่อ PUSH หรือ DALI ปิด) โหมดการทำงาน กระแสคงที่
ระดับการป้องกัน IP20 ขนาดเปิด 284*30*20.5มม
อุณหภูมิการทํางาน -25°C~50°C ความชื้น:85% (ไม่ควบแน่น) ชีวิต 50000h @Ta โหลดเต็ม
เน้น

ไดรฟอร์ด LED ปรับความมืดปัจจุบัน

,

DALI2 LED ดับไดรเวอร์

,

60W DALI ดิสเมบเลย์ LED ไดรเวอร์
ฝากข้อความ
รายละเอียดสินค้า

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์

[คุณสมบัติสินค้า]

  • ไม่มีการส่องส่องสําหรับช่วงการหมอบทั้งหมด
  • พลังงานรอคอยต่ํากว่า 0.5W
  • การดับความสว่างหลักด้วยปุ่มกด
  • การดับซ้ําด้วยเครื่องดับ 1-10V และพอนติโอเมตร
  • อินเตอร์เฟซ DALI ที่ติดตั้ง DT6
  • รองรับการดับ PWM 10V (3KHz-8KHz)
  • การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน
  • กระแสการลดความแรงสําหรับอุณหภูมิแวดล้อมสูงเกิน
  • กดความมืดด้วยฟังก์ชันความจํา
  • การรับประกัน 5 ปี

[ปริมาตร]

หน่วยงาน

 โลเตจการทํางาน 198-264Vac 50Hz / 60Hz
ความดันไฟเข้าระดับ 220-240Vac 50Hz / 60Hz
ระยะความแรงดันเข้าแบบ DC 200-240Vdc
กระแสไฟเข้า 0.23A แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างการกระแทกกระแสไฟฟ้าครึ่งกระแส 100μs) @ 230Vac
ค่าประสิทธิภาพ ≥ 0.95 (@ 230Vac, 100% ความจุ)

การบิดเบือนฮาร์มอนิกทั้งหมด

แบบ: ((@ 230Vac, ความจุ 100%)

 50C-3
13%
พลังงานรอคอย ≤ 0.5W (@ 230Vac เมื่อ PUSH หรือ DALI ติดปิด)

ประสิทธิภาพ

ขนาดสูงสุด ((@ 230Vac, 100% ความจูง)

87%
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น:0.5-1.5mm2

ผลิต

 ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED

ความต้องการ Ripple (Flickering หรือ

(ไม่ใช้ยาเลีย)

ค่าการส่องส่อง: ต่ํากว่า 2% สําหรับช่วงการหมับทั้งหมด
เวลาเริ่มต้น < 1s (@ 230Vac,)
ความดันออกที่ไม่มีภาระ: DC Max

70V
ระยะความแรงกดออกของภาระ

9-58
พลังการออกแบบภาระเต็ม

60W
กระแสการออกของภาระ ตารางการตั้งค่าเครื่องหมายการสอบถาม

กระแสไฟฟ้าคงที่

ความแม่นยํา

ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น:0.5-1.5mm2

วิธีควบคุม

 ปรับความมืด PUSH ปรับความเข้มข้น PUSH หลัก (Max.lead length:20M)
1-10V ((0-10V) การหมับ

1-10V dimming ((Port ปัจจุบัน<1MA) ไม่มีฟังก์ชันปิด

(ความยาวสูงสุด 20 เมตร)

ระยะความมืด

ปรับความมืด PUSH & DALI หลัก: 0% - 100%

การดับ 1-10V: 2%-100%
ปรับความมืด PWM หลัก ปรับความเข้มข้น PWM 1-10V (3KHZ-8KHZ)
โปเทนติโอเมตร ใช่ 100kΩ
DALI Dimming DALI dimming (Max.lead length:300M)

ยกเว้น

ความต้องการในการคุ้มครอง

ผลิตมากกว่าอุณหภูมิ

การคุ้มครอง

 ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)
การป้องกันการตัดสั้น ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)

สภาพแวดล้อมการทํางาน

 อุณหภูมิการทํางาน/ความชื้น -25 °C ~ 50 °C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40°C~80°C ความชื้น:10%~95%
Max. case temp ((Tc) 85°C

ความปลอดภัยและ EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานโปรโตคอล DALI IEC62386-102, IEC62386-207 DT6
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE RoHS
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s

อื่นๆ

 ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท I
ประเภทอุปกรณ์ อุปกรณ์อิสระ
ขนาดการติดตั้ง 284*30*20.5 มม.
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด 20 หน่วยสูงสุด
ความต้องการในการบรรจุ คําแนะนํา + กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก 225 กรัม
ชีวิต 50000h @Ta ความจุเต็ม

หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบที่ความแรงกดไฟเข้า 230Vac และสภาพแวดล้อม 25 องศา เว้นแต่ที่ระบุ

[ขนาด (หน่วย: mm)]

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์ 0

[สัญลักษณ์สายไฟ]

ไฟก์ A DALI การลดความมืด

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์ 1

ไฟก์ B ดัน การลดความมืด

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์ 2

รูป.C 1-10V การหมับ

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์ 3

[การลด]

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์ 4

[Dคอร์ฟ imming]

60W ปัจจุบันคงที่ LED ดริมเมนท์ไดรเวอร์กับ DALI2 ดริมเมนท์ 5

[ปัจจุบันการตั้งค่าเกียร์]

KL60C-PDiiV1

ปัจจุบันการตั้งค่าเกียร์

 1 2 3 4
700 ((9-58V) - - - -
800 ((9-58V) เปิด - - -
850 ((9-58V) - เปิด - -
900 ((9-58V) - - เปิด -
950 ((9-58V) เปิด เปิด - -
1000 ((9-58V) เปิด - เปิด -
1050 ((9-57V) - เปิด เปิด -
1100 ((9-55V) - เปิด - เปิด
1150 ((9-52V) เปิด เปิด เปิด -
1200 ((9-50V) เปิด เปิด - เปิด
1250 ((9-48V) เปิด - เปิด เปิด
1300 ((9-46V) - เปิด เปิด เปิด
1400 ((9-43V) เปิด เปิด เปิด เปิด

[ON/OFF & คําอธิบายการทํางานการหมับ]

A. กดสวิทช์ PUSH สั้น (เวลากดสั้น 0.1S-1S) แล้วเครื่องขับ LED จะเปิดหรือปิด

B. การดับ: กดและยึดสวิตช์ PUSH (1S-8S) ผนวก LED สามารถบรรลุการดับ, สว่างขึ้นหรือดับ, ระยะการดับ 2-100%

C. ความจํา: PUSH dimming มีฟังก์ชันความจํา

D. การปรับสynchronization: พลังงานเชื่อมต่อกับสวิตช์ PUSH เดียวกันสามารถปรับสynchronize โดยกดและยึดสวิตช์ PUSH ยาวกว่า 15

E. DALI dimming mode: เชื่อมต่อไฟฟ้ากับระบบ DALI และมันสามารถถูก dimmed โดย DALI host ระยะการ dimming คือ 0-100%

[ความสนใจ]

1) สาย LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่งั้นสาย LED อาจเสียหาย

2) หลังจากที่ไฟเข้าของ LED drive ติดไป จะมีแรงดันเหลือที่ output ซึ่งสามารถรักษาได้ประมาณ 3 นาที
