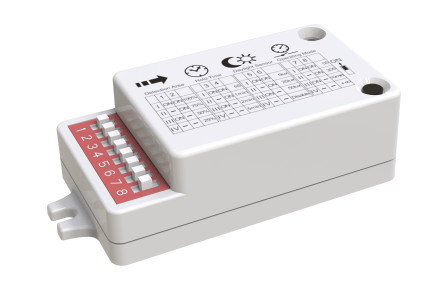

MC002D 6 เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟ เครื่องตรวจจับแสงกลางวัน เครื่องตรวจจับความคับต่ํา / เปิด / ปิดฟังก์ชัน
สถานที่กำเนิด | จีน |
---|---|
ชื่อแบรนด์ | Merrytek |
ได้รับการรับรอง | RED, CE |
หมายเลขรุ่น | MC002D 6 |
จำนวนสั่งซื้อขั้นต่ำ | 100PCS |
ราคา | Negotiable |
รายละเอียดการบรรจุ | กระดาษกระดาษ+กระดาษกล่อง ((K=A) |
เวลาการส่งมอบ | <i>within 5 working days for sample and small order;</i> <b>ภายใน 5 วันทำการสำหรับตัวอย่างและคำสั่งซ |
เงื่อนไขการชำระเงิน | T/T |
สามารถในการผลิต | 10,000 ชิ้นต่อเดือน |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
วอทส์แอพพ์:0086 18588475571
วีชัต: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xความดันเฉพาะ | 12 ± 1V กระแสตรง | ความถี่ในการทำงาน | 5.8GHz ± 75MHz, แบนด์ ISM |
---|---|---|---|
ปัจจุบันทำงาน | 15 ± 2mA | สัญญาณเอาต์พุต | 5V สัญญาณระดับสูงและต่ำสัญญาณลดแสง PWM |
รัศมีการตรวจจับ | ≥3ม | ความสูงในการติดตั้ง | 3 ม. (ค่าทั่วไป) 6 ม. (ค่าสูงสุด) |
การจัดอันดับ IP | IP20 | ||
แสงสูง | เปิดปิดฟังก์ชัน เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟ,เซ็นเซอร์การเคลื่อนไหวแสงกลางวันความดันต่ํา,ฟังก์ชันการหมับแสง แสงกลางวันเซ็นเซอร์การเคลื่อนไหว |
สําหรับรายละเอียดของรายละเอียด โปรดดูเอกสารต่อไปนี้
MC002D 6 สเปค 202211.17.pdf
1.ลักษณะ
1) มีเซ็นเซอร์การเคลื่อนไหวและเซ็นเซอร์แสงกลางวัน
2) ใช้พลังงานด้วยความดันต่ํา 7.5-12VDC, ออก ON / OFF และสัญญาณ PWM
3) การออกแบบเบาทําให้เหมาะสมสําหรับแสงสว่างมากขึ้น
4) ปารามิเตอร์เซ็นเซอร์สามารถเป็นตัวเลือกผ่านสวิทช์ DIP
5) การรับประกัน 5 ปี
2.ปริมาตร
หน่วยงาน | ความดันไฟเข้าแบบ DC | 7.5-12V DC | |
กระแสไฟเข้า | < 15mA | ||
ความดันคลื่น | < 100mVp-p | ||
ผลิต | ระบบทํางาน |
5V สัญญาณความถี่สูงและต่ํา ((ระดับการออกสูงเมื่อ PWM คือ 0V) |
|
ปริมาตรของเซ็นเซอร์ | ความถี่ในการทํางาน | 5.8 GHz ± 75 MHz | |
พลังการส่ง | 1mW แม็กซ์ | ||
เวลารอ | 5S/90S/3min/10min | ||
ระดับ DIM เตรียมพร้อม | 20% ((คนขับที่ต่างกัน ความสว่างที่ต่างกัน) | ||
ระยะเวลารอคอย | 0s/30S/10min/+∞(สัญญาณ PWM) | ||
พื้นที่ตรวจสอบ | 100%/75%/50%25% | ||
เซ็นเซอร์แสงกลางวัน | 5lux/15Lux/50Lux/ Disable ((การกระจายแสงในบริเวณ) | ||
การตรวจหารัศมี |
การติดตั้งเพดาน ((ความสูงการติดตั้ง 3m): 0.3m/S ≥4m, 1m/S ≥2.5m; |
||
ความสูงการติดตั้ง | ค่าเฉพาะ: 3m (สูงสุด 6m) | ||
การตรวจจับมุม | 150° | ||
การดําเนินงาน สิ่งแวดล้อม |
อุณหภูมิการทํางาน | -25 ~ 70 °C | |
อุณหภูมิในการเก็บ |
อุณหภูมิ: -40°C...+80°C |
||
มาตรฐานการรับรอง | ใบรับรอง | CE RED | |
สังคม |
สอดคล้อง RoHS | ||
อื่นๆ | วิธีการเชื่อม | สายปลาย | 4 ปิน 2.54 มิลลิเมตร |
สาย | AWG24 กว้างเส้นใยที่เปิดเผย: 285 มิลลิเมตร | ||
การจัดอันดับ IP | IP20 | ||
การติดตั้ง | การติดตั้ง | ||
ขนาด | ดู 4 ขนาด | ||
แพ็คเกจ | กระดาษกระดาษ+กระดาษกล่อง ((K=A) | ||
อื่นๆ | น้ําหนักสะสม | 18 กรัม โดยไม่ใช้สาย | |
ระยะชีวิต | การรับประกัน 5 ปี | ||
หมายเหตุ |
3.หน้าที่
1) ฟังก์ชัน ON/OFF (ระยะเวลารอตั้งค่าเป็น 0s)
2) ฟังก์ชันการด dimming 2 ขั้นตอน (ระยะเวลาการรอตั้งค่าเป็น?? +∞)
3) ฟังก์ชันการด dimming 3 ขั้นตอน (ระยะเวลาการรอตั้งค่าเป็น 30S/10min)
4.ขนาด (mm)
5.สายไฟ
*เซ็นเซอร์ถูกออกแบบให้เชื่อมต่อเพียงหน่วยเดียว การเชื่อมต่อมากกว่าหน่วยเดียวอาจทําให้เซ็นเซอร์เสียหาย
6.โครงสร้าง
7.ประกาศขอ
(1) เซนเซอร์ควรถูกติดตั้งโดยช่างไฟฟ้ามืออาชีพ. กรุณาปิดพลังงานก่อนการติดตั้ง, การเชื่อมไฟ, การเปลี่ยนแปลงการตั้งค่าของสวิทช์ DIP
(2) ไมโครเวฟไม่สามารถเจาะโลหะได้ อย่าวางผลิตภัณฑ์ในหลอดโลหะที่ปิดหรือหลอดโลหะที่ปิดครึ่ง และไม่อนุญาตให้โลหะหรือกระจกปิดด้านบนของผลิตภัณฑ์หากแอนเทนน่าต้องการที่จะผ่านผ่านแผ่นโลหะ, กรุณาให้แน่ใจว่าด้านบนของเซ็นเซอร์อยู่ใกล้กับแผ่นโลหะ
(3) ระยะห่างระหว่างเซ็นเซอร์อัดแรงใด ๆ ควรมากกว่า 2 เมตรกว่า 3 เมตรพื้นผิวแอนเทนเน่ของโมดูลไมโครเวฟไม่ควรมุ่งหน้าตรงไปยังอัตราการเข้า AC และอัตราการออก DC เพื่อหลีกเลี่ยงสัญญาณความถี่ต่ําหรือสูงที่ส่งผลต่อการทํางานปกติของแอนเทนเน่ของเซ็นเซอร์ไมโครเวฟ
(4) สัญญาณการสั่นสะเทือนจะถือว่าเป็นสัญญาณเคลื่อนที่เพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการใช้วัตถุที่สั่นสะเทือนเป็นเวลานานรอบเซ็นเซอร์ เช่น อุปกรณ์โลหะขนาดใหญ่ ท่อตู้ออกอากาศแอร์ช่องอากาศ, ช่องอากาศอากาศอากาศ, ช่องอากาศอากาศอากาศอากาศอากาศอากาศอากาศ
(5) รูปแบบนี้เหมาะสําหรับการติดตั้งเพดาน หากติดตั้งผนัง พื้นที่ตรวจจับจะขยายขึ้น ทําให้ไมโครเวฟเจาะผนังหรือแสงไม่ปิดถ้า 25% เป็นไร้ประโยชน์, กรุณาหลีกเลี่ยงการติดตั้งติดผนัง หรือติดต่อผู้ผลิตเพื่อการสนับสนุนทางเทคนิค
(6) รูปแบบนี้เหมาะสําหรับการติดตั้งเพดาน หากติดตั้งผนัง พื้นที่ตรวจจับจะขยายขึ้นที่ทําให้ไมโครเวฟเจาะผนังหรือแสงไม่ปิดและกรุณาเปลี่ยนความรู้สึกเป็น 25%ถ้าความรู้สึก 25% เป็นไร้ประโยชน์, กรุณาหลีกเลี่ยงการติดตั้งติดผนัง หรือติดต่อผู้ผลิตเพื่อการสนับสนุนทางเทคนิค
(7) เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคําแนะนํานี้อาจถูกเปลี่ยนโดยไม่ต้องแจ้งล่วงหน้า
(8) เครื่องผลักดัน PWM ที่แตกต่างกัน ความสว่างต่ําที่แตกต่างกัน รากแสงกลางวันถูกวัดในสภาพแวดล้อมที่มีแสงแดด โดยไม่มีเงาและแสงแวดล้อมที่สะท้อนระดับ Lux ในสภาพแวดล้อมอาจแตกต่างกันในสภาพแวดล้อมต่าง ๆสภาพอากาศ สภาพอากาศ เวลาของวัน และฤดู
(9) ระยะความรู้สึกเกี่ยวข้องกับความเร็วในการเคลื่อนไหวของวัตถุ, ขนาดของวัตถุที่เคลื่อนไหว, ความสูงการติดตั้ง, มุมการติดตั้ง, สิ่งแวดล้อมในการทํางาน, วัสดุสะท้อนและอื่น ๆ
(10) การตรวจสอบระยะห่างคือค่าเฉพาะที่วัดโดยเครื่องทดสอบสูง 165 ซม. ในสภาพแวดล้อมกลางแจ้งภายใน
(11) ผลิตภัณฑ์นี้จําเป็นต้องใช้กับสติบัลเทจDC พลังงาน จําหน่ายซึ่งความดันทางเข้าคงที่และตัวประกอบการคลื่นต่ํา ((ตัวประกอบการคลื่นต่ํากว่า 100mV; กระแสภาระภาระมากกว่า 25mA)
