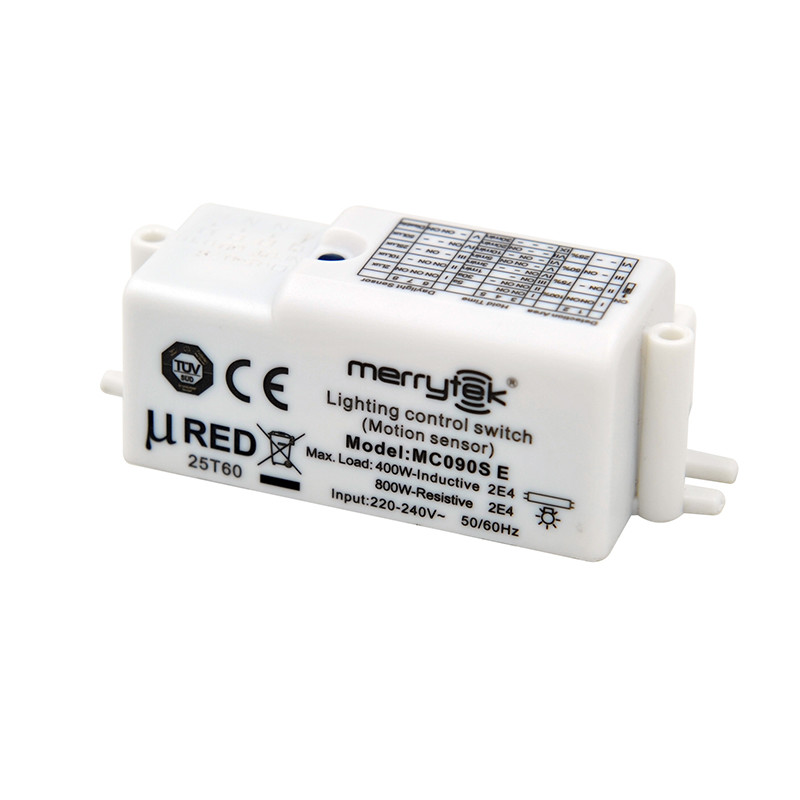

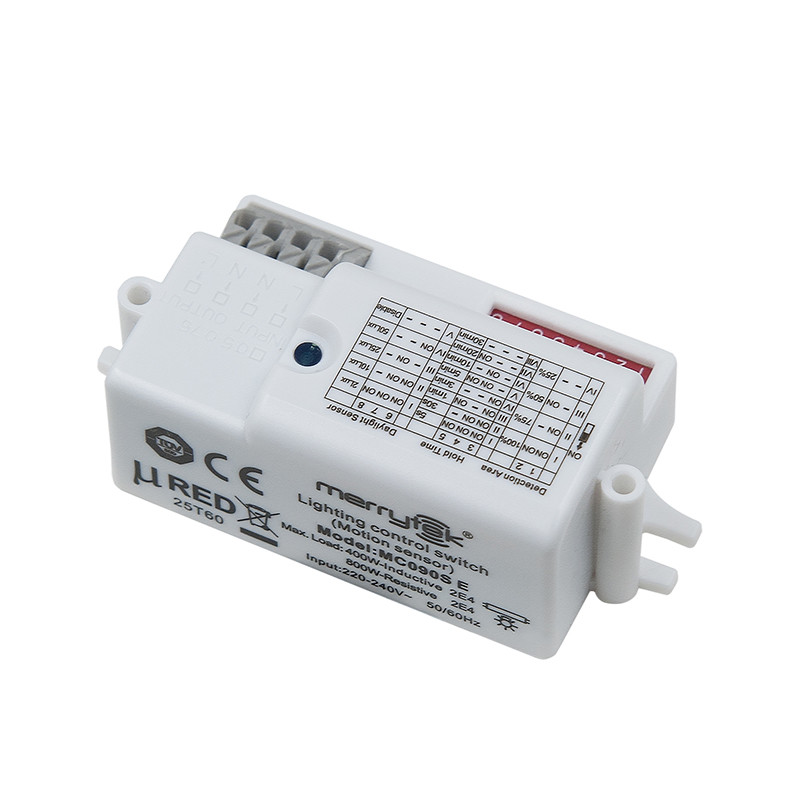

เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟสลับอัตโนมัติพร้อมขั้วต่อแบบกด 4 ขา MC090S E
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE, TUV & RED |
| หมายเลขรุ่น | MC090S E |
| จำนวนสั่งซื้อขั้นต่ำ | 100pcs |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | บรรจุในถุงฟองแรกแล้วเสริมด้วยกล่องสำหรับบรรจุด้านนอก |
| เวลาการส่งมอบ | 1 ตัวอย่างและใบสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงิน 2 สั่งซื้อแบบเป็นกลุ่ม: 3 |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 10, 000pcs ต่อเดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าที่ใช้งาน | 220-240VAC 50/60Hz | พลังงานสแตนด์บาย | ≤0.5วัตต์ |
|---|---|---|---|
| เซ็นเซอร์รับแสงกลางวัน | 2Lux/10Lux/25Lux/50Lux/ปิดการใช้งาน | ความสูงในการติดตั้ง | 2.5-6 ม |
| อุณหภูมิในการทำงาน | -20°C~+60°C | ข้อกำหนดใบรับรอง | CE, TUV และสีแดง |
| การติดตั้ง | การติดตั้งในตัว | ระดับ IP | IP20 |
| มิติ | 62*36*25มม | ตลอดชีวิต | รับประกัน 5 ปี @Ta 230V โหลดเต็ม |
| เน้น | กดในเทอร์มินัล Motion Sensor,264VAC ไมโครเวฟ Motion Sensor,สวิตช์ไมโครเวฟ Motion Sensor อัตโนมัติ |
||
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟสลับอัตโนมัติพร้อมขั้วต่อแบบกด 4 ขา
[คุณสมบัติผลิตภัณฑ์]
- รุ่นตรวจจับความเคลื่อนไหวด้วยไมโครเวฟ
- การตั้งค่าสวิตช์ DIP แปดตัว ระยะเวลา เซ็นเซอร์แสงกลางวัน ปรับความเร็วได้หลายระดับ
- ขนาดการติดตั้งเล็กพิเศษ ตัวเลือกการติดตั้งหลายแบบ รองรับการติดตั้งทั้งด้านบนและด้านล่าง
- คุ้มค่าสุดๆ รองรับหลอดไฟหลากหลายชนิด หลอดไฟกันน้ำ หลอดไฟเพดาน
- เซ็นเซอร์อินฟราเรดใช้กรองเซ็นเซอร์วัดแสง ค่าความไวแสงแม่นยำยิ่งขึ้น และไม่ได้รับผลกระทบจากวันที่มีเมฆมากและแดดจัด
- เสาอากาศ 5.8G อิมพีแดนซ์ต่ำเพื่อภูมิคุ้มกันสัญญาณรบกวนที่เหนือกว่า
- การรับรอง RED, TUV จำนวนมาก
- รับประกัน 5 ปี
[พารามิเตอร์]
| อินพุต | แรงดันไฟฟ้าที่กำหนด | 220-240VAC 50/60Hz |
| กำลังไฟขณะไม่มีโหลด | ≤1.0W | |
| กำลังไฟสแตนด์บาย | ≤0.5W | |
| การทดสอบแรงดันไฟฟ้ากระชาก | ระหว่าง L และ N: 1KV | |
| เอาต์พุต | โหมดการทำงาน | เปิด/ปิด |
| ประเภทโหลด | ตัวต้านทานหรือตัวเก็บประจุ | |
| ความจุโหลด | 800W (ตัวต้านทาน) หรือ 400W (ตัวเก็บประจุ) | |
| กระแสไฟกระชากของโหลด | รีเลย์ 30A - 30A (ความกว้างการทดสอบ 500us @230Vac ที่ 50% Ipeak, สตาร์ทเย็นที่โหลดเต็ม) หรือ 60A (ความกว้างการทดสอบ 200us @230Vac ที่ 50% Ipeak, สตาร์ทเย็นที่โหลดเต็ม) | |
| เซ็นเซอร์ | ความถี่ในการทำงาน | 5.8 GHz ±74.9 MHz.ย่านความถี่ ISM |
| กำลังส่ง | สูงสุด 0.5mW | |
| เวลาหน่วง | 5S/30S/60S/3นาที/5นาที/10นาที/20นาที/30นาที | |
| พื้นที่ตรวจจับ | 100% / 75% / 50% / 25% | |
| เซ็นเซอร์วัดแสงกลางวัน | 2Lux/10Lux/25Lux/50Lux/ปิดใช้งาน | |
| รัศมีการตรวจจับ (พื้นที่ตรวจจับ: 100%) | การติดตั้งบนเพดานที่ 3 เมตร: 0.3 เมตร/วินาที ≥4 เมตร, 1 เมตร/วินาที ≥2.5 เมตร | |
| การติดตั้งบนผนังที่ 2 เมตร: 0.3 เมตร/วินาที ≥8 เมตร, 1 เมตร/วินาที ≥4 เมตร | ||
| ความสูงในการติดตั้ง | 2.5-6 เมตร (ติดตั้งบนเพดาน) | |
| มุมตรวจจับ | 90°@ระนาบ Xz / 95°@ระนาบ Yz | |
|
การทำงาน สภาพแวดล้อม |
อุณหภูมิในการทำงาน | -20°C…+60°C ความชื้น: 85% (ไม่ควบแน่น) |
| อุณหภูมิในการจัดเก็บ | -40°C…+80°C | |
|
สูงสุด อุณหภูมิเปลือก (Tc) |
80°C | |
| มาตรฐานใบรับรอง | มาตรฐานความปลอดภัย | EN61058-1 |
| มาตรฐาน EMC | EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 | |
| ข้อกำหนดด้านสิ่งแวดล้อม | RoHS | |
| ใบรับรอง | CE, TUV & RED | |
| อื่นๆ | ข้อมูลจำเพาะขั้วต่ออินพุต/เอาต์พุต | 0.5-0.75 มม.2 |
| ระดับ IP | IP20 | |
| ระดับการป้องกัน | คลาส II | |
| การติดตั้ง | ติดตั้งภายใน | |
| ขนาด | 62*36*25 มม. | |
| บรรจุภัณฑ์ | ถุงฟอง + แผงกั้น + กล่องด้านนอก (K=A) | |
| น้ำหนักสุทธิ | 36 กรัม | |
| อายุการใช้งาน | รับประกัน 5 ปี @Ta 230V โหลดเต็ม | |
|
หมายเหตุ 1. "N/A" หมายถึง ไม่พร้อมใช้งาน 2. พื้นที่ตรวจจับได้รับผลกระทบจากปริมาตรของวัตถุที่เคลื่อนไหวและความเร็วในการเคลื่อนไหว พื้นที่ตรวจจับถูกทดสอบโดยบุคคลที่มีความสูง 165 ซม. และความเร็วในการเดิน 0.5 เมตร/วินาที |
||
[คำอธิบายฟังก์ชัน]
ฟังก์ชันเปิด/ปิด
[ขนาด (มม.)]
[การเดินสาย]
*เซ็นเซอร์ออกแบบมาเพื่อเชื่อมต่อโหลดเดียวเท่านั้น การเชื่อมต่อโหลดมากกว่าหนึ่งอาจทำให้เซ็นเซอร์เสียหาย
[โครงสร้าง]
[รูปแบบการแผ่รังสี]
การติดตั้งบนเพดาน
|
ความสูงในการติดตั้งบนเพดาน: 3 เมตร ความไว: 100%/75%/50%/25% |
ความสูงในการติดตั้งบนเพดาน: 6 เมตร (*) ความไว: 100%/75%/50% |
|
การเคลื่อนไหวปกติ (ความเร็ว: 1 เมตร/วินาที) |
การเคลื่อนไหวปกติ (ความเร็ว: 1 เมตร/วินาที) |
|
การเคลื่อนไหวช้า (ความเร็ว 0.3 เมตร/วินาที) |
การเคลื่อนไหวช้า (ความเร็ว: 0.3 เมตร/วินาที) |
*ความไวในการตรวจจับ 50%, 75%, 100% สามารถใช้งานได้เมื่อติดตั้งที่ความสูง 6 เมตร ความไว 25% เท่านั้นที่ไม่สามารถตรวจจับสัญญาณการเคลื่อนไหวได้
การติดตั้งบนผนัง:
|
ความสูงในการติดตั้งบนผนัง: 2 เมตร ความไว: 100%/75%/50%/25% |
|
|
การเคลื่อนไหวปกติ (ความเร็ว: 1 เมตร/วินาที) |
การเคลื่อนไหวช้า (ความเร็ว 0.3 เมตร/วินาที) |

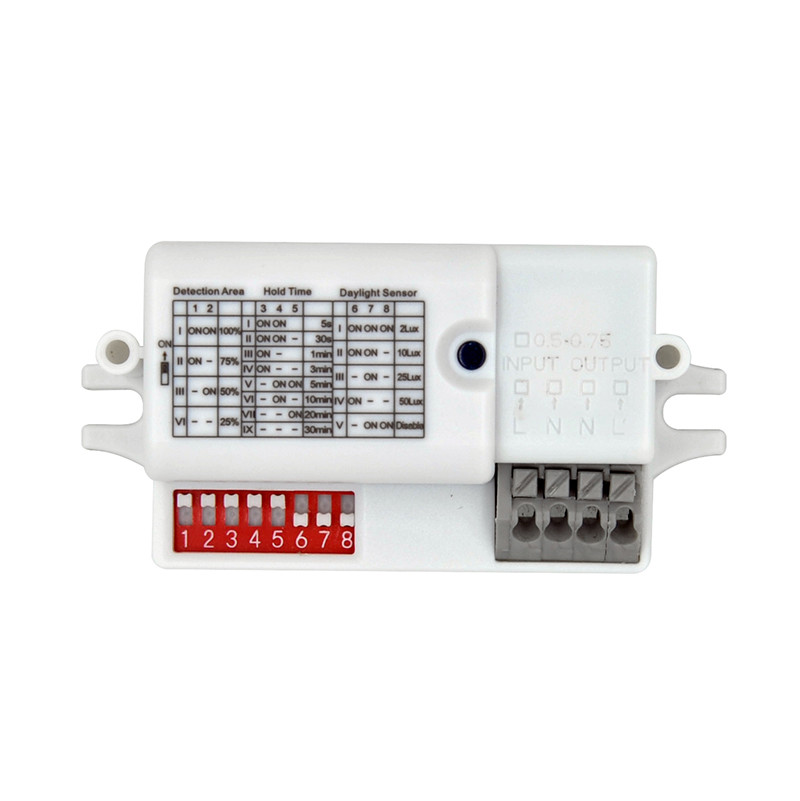

[การตั้งค่าการหมุนฟังก์ชัน]
พื้นที่ตรวจจับ
| 1 | 2 | ||
| Ⅰ | เปิด | เปิด | 100% |
| Ⅱ | เปิด | - | 75% |
| Ⅲ | - | เปิด | 50% |
| Ⅳ | - | - | 25% |
เวลาหน่วง
| 3 | 4 | 5 | ||
| Ⅰ | เปิด | เปิด | เปิด | 5 วินาที |
| Ⅱ | เปิด | เปิด | - | 30 วินาที |
| Ⅲ | เปิด | - | เปิด | 1 นาที |
| Ⅳ | เปิด | - | - | 3 นาที |
| Ⅴ | - | เปิด | เปิด | 5 นาที |
| Ⅵ | - | เปิด | - | 10 นาที |
| Ⅶ | - | - | เปิด | 20 นาที |
| Ⅷ | - | - | - | 30 นาที |
เซ็นเซอร์วัดแสงกลางวัน
| 6 | 7 | 8 | ||
| Ⅰ | เปิด | เปิด | เปิด | 2Lux |
| Ⅱ | เปิด | เปิด | - | 10Lux |
| Ⅲ | - | เปิด | - | 25Lux |
| Ⅳ | เปิด | - | - | 50Lux |
| Ⅴ | - | - | - | ปิดใช้งาน |
*เมื่อตั้งค่าเป็นปิดใช้งาน เซ็นเซอร์จะเปิดไฟทันทีที่ตรวจจับการเคลื่อนไหวของวัตถุ โดยไม่คำนึงถึงว่าแสงสว่างเพียงพอหรือไม่
[ฟังก์ชันการแทนที่]
ปิดเครื่อง สลับเปิด/ปิดเซ็นเซอร์อย่างรวดเร็ว 3 ครั้ง (เปิด-ปิด-เปิด-ปิด-เปิด) ภายใน 2 วินาที เพื่อแทนที่ฟังก์ชันเซ็นเซอร์ ไฟจะกะพริบ 3 ครั้ง จากนั้นจะเปิดตลอดเวลา ปิดและเปิดเครื่องอีกครั้งเพื่อกู้คืนฟังก์ชันเซ็นเซอร์
[การเริ่มต้นระบบ]
หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% โดยอัตโนมัติ หลังจาก 10 วินาที ไฟจะดับ ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้
[การตั้งค่าจากโรงงาน]
พื้นที่ตรวจจับ: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสงกลางวัน: ปิดใช้งาน
[ข้อควรระวังในการใช้งาน]
- โปรดตรวจสอบให้แน่ใจว่าได้ตัดแหล่งจ่ายไฟก่อนทำการติดตั้งหรือปรับการตั้งค่าสวิตช์หมุน
- ไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ตรวจสอบให้แน่ใจว่าไม่มีโลหะอยู่เหนือเซ็นเซอร์
- ต้องอยู่ห่างจากโลหะรอบๆ เสาอากาศไมโครเวฟอย่างน้อย 3.5 มม. ไม่อนุญาตให้วางเสาอากาศและโลหะในแนวระนาบเดียวกัน
