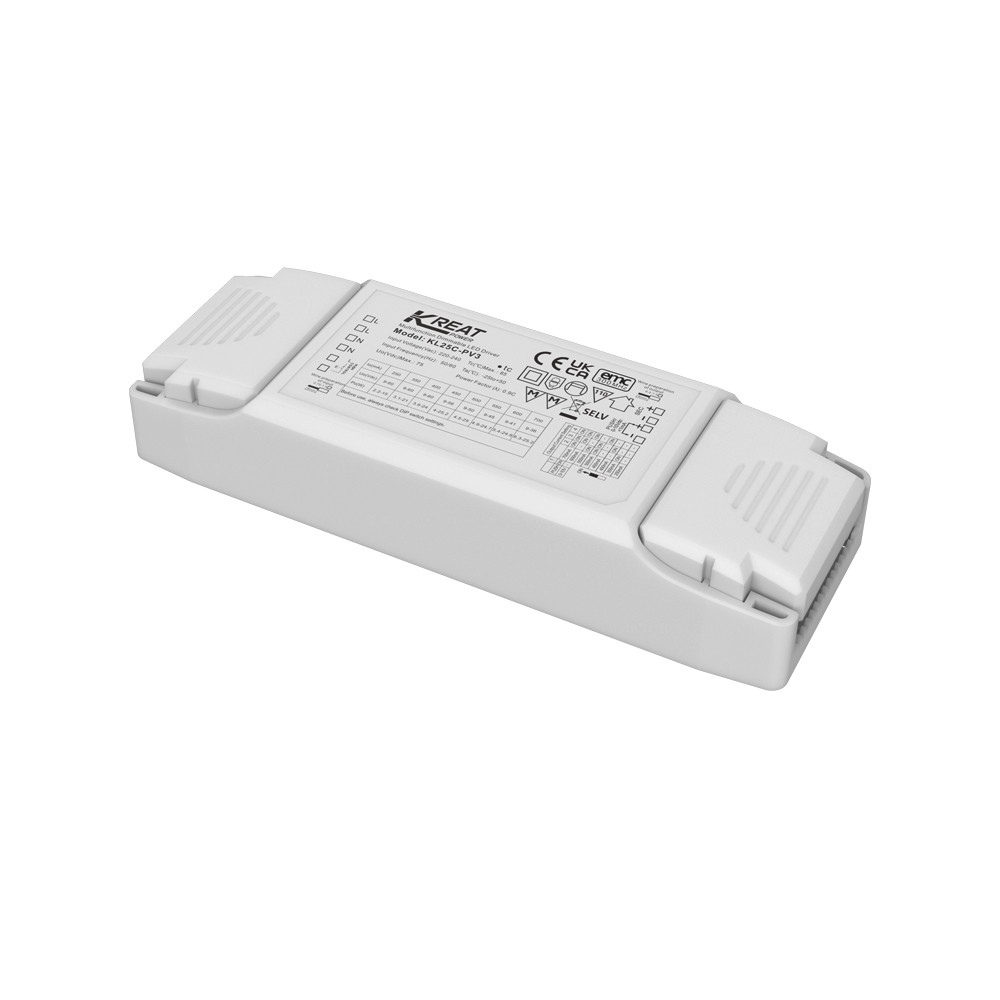

เครื่องควบคุมไฟ LED ออกหลายกระแส 25W สําหรับไฟ LED ดาวน์ไลท์

  • 25W Multi Current Output LED Controller For LED Downlight
สถานที่กำเนิด เชียงใหม่, จีน
ชื่อแบรนด์ KREATPOWER
ได้รับการรับรอง CE
หมายเลขรุ่น KL25C-PV3
จำนวนสั่งซื้อขั้นต่ำ 100PCS
รายละเอียดการบรรจุ กล่องขาว + คําแนะนํา กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษก
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T/T
สามารถในการผลิต 10,000 ชิ้น / เดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ใช้งาน 198-264VAC 50Hz /60Hz จัดอันดับแรงดันไฟฟ้าขาเข้า 220-240VAC 50Hz /60Hz
อินพุตคัทเทนต์ 0.14 แม็กซ์ เพาเวอร์แฟกเตอร์ ≥0.95
วิธีการเดินสายไฟ ปลายการผลักดัน ตัดเส้นเส้น:0.75-1.5mm2 ระดับการป้องกัน IP20
แสงสูง

เครื่องควบคุม LED ออกหลายกระแส

,

เครื่องควบคุมไฟ LED ดาวน์ไลท์ 25W

,

ไดรฟอร์ LED สําหรับไฟ LED ดาวน์ไลท์
ฝากข้อความ
รายละเอียดสินค้า

KL25C-PV3 ไดรฟอร์ LED ที่สามารถดับได้



[ลักษณะสินค้า]

  • ไม่มีการส่องส่องสําหรับช่วงการหมอบทั้งหมด
  • พลังงานรอคอยต่ํากว่า 0.5W
  • การดับความสว่างหลักด้วยปุ่มกด
  • การด dimming ระดับรองด้วย 0-10V dimmer
  • รองรับการดับ PWM 10V (3KHz-8KHz)
  • สามารถเลือก 1-10V ท่า PUSH dimming
  • การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน
  • กระแสการลดความแรงสําหรับอุณหภูมิแวดล้อมสูงเกิน
  • กดความมืดด้วยฟังก์ชันความจํา
  • กดดันดิมพอร์ตกับฟังก์ชันทางเดิน
  • การรับประกัน 5 ปี



[ปริมาตร]

หน่วยงาน โลเตจการทํางาน 198-264VAC 50Hz / 60Hz
ความดันไฟเข้าระดับ 220-240VAC 50Hz / 60Hz
ระยะความแรงดันเข้าแบบ DC 200-240VDC
Cuttent ทางเข้า 0.14 แม็กซ์
กระแสไฟฟ้าเข้า 0.14 แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างกระแทกกระแสไฟฟ้าครึ่งกระแส 100US) @ 230VAC
ปัจจัยพลังงาน ≥0.95 (@230VAC ความจุเต็ม)
การบิดเบือนฮาร์มอนิกทั้งหมด แบบ: 13% (@230Vac ความจูงเต็ม)
พลังงานรอคอย ≤0.5W
ประสิทธิภาพ 86% มากที่สุด @ 230VAC (ภาระเต็ม)
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น:0.75-1.5mm2
ผลิต ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ความต้องการ Ripple (Flimmering หรือ Flimmer-Free) ค่าการส่องส่อง: ต่ํากว่า 2% สําหรับช่วงการหมับทั้งหมด
เวลาเริ่มต้น <0.5s (@230Vac;Auxiliary ไม่มีการออก)
ความดันออกแบบไม่มีภาระ 68VDC สูงสุด
ระยะความแรงกดออกของภาระ 9-58VDC
พลังการออกแบบภาระเต็ม 25W สูงสุด
กระแสการออกของภาระ

CC: 250mA; 350mA; 400mA; 450mA

500mA; 550mA; 600mA; 700mA
ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น:0.5-1.5mm2

วิธีควบคุม

 ปรับความมืด PUSH การปรับความเข้มข้น PUSH หลัก (ความยาวสูงสุด: 100M)
1-10 วอลต์ Dimming 0-10V dimming ((Port ปัจจุบัน<1MA) (Max.lead length:20M)
ระยะความมืด 1%-100%
ปรับความมืด PWM หลัก 0-10V Port PWM Dimming (3KHZ-8KHZ)
โปเทนติโอเมตร ใช่ 100kΩ
การดับ PUSH ระดับรอง ใช่ เปลี่ยนการตั้งค่าโรงงาน
ความต้องการการคุ้มครองการยกเว้น การออกกําลังเหนือการป้องกันอุณหภูมิ ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)
การป้องกันการตัดสั้น ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)
สภาพแวดล้อมการทํางาน อุณหภูมิการทํางาน/ความชื้น -25 °C ~ 50 °C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40°C~80°C ความชื้น:10%~95%
Max. case temp ((Tc) 85°C
ความปลอดภัยและ EMC มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s
อื่นๆ ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
ประเภทอุปกรณ์ อุปกรณ์อิสระ
ขนาดการติดตั้ง 150*52*28 มิลลิเมตร
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด 30 หน่วย
ความต้องการในการบรรจุ กล่องขาว + คําแนะนํา กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก 75 กรัม
ชีวิต 50000h @Ta ความจุเต็ม
หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบที่ความแรงกดไฟเข้า 230Vac และสภาพแวดล้อม 25 องศา เว้นแต่ที่ระบุ



[ขนาด (หน่วย: mm)]

เครื่องควบคุมไฟ LED ออกหลายกระแส 25W สําหรับไฟ LED ดาวน์ไลท์ 0



[สัญลักษณ์สายไฟ]

เครื่องควบคุมไฟ LED ออกหลายกระแส 25W สําหรับไฟ LED ดาวน์ไลท์ 1

รูป. ปริมาตรการดันความมืด OR Corridor

เครื่องควบคุมไฟ LED ออกหลายกระแส 25W สําหรับไฟ LED ดาวน์ไลท์ 2

รูป B 1-10V หรือ secondary PUSH



[การตั้งค่าเกียร์ปัจจุบัน]

ปัจจุบัน โวลเตชั่น 1 2 3 4
250mA 9V60V - - - -
350mA 9V60V - เปิด - -
400mA 9V60V - - เปิด -
450mA 9V 56V - - - เปิด
500mA 9V50V - เปิด เปิด -
550mA 9V45V - เปิด - เปิด
600mA 9V41V - - เปิด เปิด
700mA 9V36V - เปิด เปิด เปิด



[[การลด]

เครื่องควบคุมไฟ LED ออกหลายกระแส 25W สําหรับไฟ LED ดาวน์ไลท์ 3



[ผันคอร์ฟ]

เครื่องควบคุมไฟ LED ออกหลายกระแส 25W สําหรับไฟ LED ดาวน์ไลท์ 4



[ON/OFF & คําอธิบายการทํางานการหมอบ]

A. ปุ่มดันสั้น ๆ (< 1 s), ไดรเวอร์ LED ON หรือ OFF ความสว่างกลับไปที่ค่าการดับครั้งสุดท้าย
B. กดและยึดสวิตช์ PUSH (1S ~ 8S), คนขับ LED สามารถบรรลุการดับ; หลังจากกดมันอีกครั้ง, แสงเปลี่ยนในทิศทางการดับตรงกันข้าม

C. การดันความมืด มีความจําที่ปิดไฟและความจําความสว่าง
D. การปรับความมืด: ไดรฟอร์ LED สามารถปรับความมืดได้ถึง 50% ด้วยการยึดการกด 15 วินาที
E. กําหนดเวลาเบา: กดปุ่มกดเพื่อปิดแสง จากนั้นกดปุ่มยาว ไฟจะเปิดและเบา
เปิดฟังก์ชันเวลาเบา: กดปุ่ม PUSH อย่างรวดเร็ว 5 ครั้งภายใน 3 วินาที; เปิดฟังก์ชันเวลาเบา: กด PUSH 15S นาน

F. ฟังก์ชันทางเดิน: PUSH มีสัญญาณ L มากกว่า 60S กรอกฟังก์ชันทางเดิน ความสว่าง 100% ความสว่าง 20% รอ 60S แล้วปิดไฟดันสวิตช์สั้น 5 ครั้งเพื่อออกจากฟังก์ชันทางเดิน.

G. ไม่อนุญาตให้กดปุ่มที่มีไฟชี้สัญญาณ
H. PUSH ระดับรอง: สวิตช์ DIP สีแดง ¥1 ¥คือ ¥ON ¥; 0-10V: สวิตช์ DIP สีแดง ¥1 ¥คือ ¥- ¥;



[เรื่องที่ต้องการAttention]

สาย LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่งั้นสาย LED อาจเสียหาย
